Opcja umożliwia wprowadzenie zmian we współrzędnych i atrybutach punktów granicznych, wraz korektą przebiegu granic działek, konturów użytków i konturów klasyfikacyjnych (powiązanych z modyfikowanym punktem granicznym). Jako dane wejściowe należy przygotować plik tekstowy zawierający nowe współrzędne/atrybuty punktów. Struktura przykładowego pliku: D.022301_2.0111.1891 5663163.62 6444670.18 4 1 1 Punkt modyfikowany: identyfikator_punktu_istniejącego, współrzędna X, współrzędna Y, SPD, ISD, STB
Punkt nowy: numer/identyfikator, współrzędna X, współrzędna Y, SPD, ISD, STB
Punkt usuwany: identyfikator_punktu_istniejącego

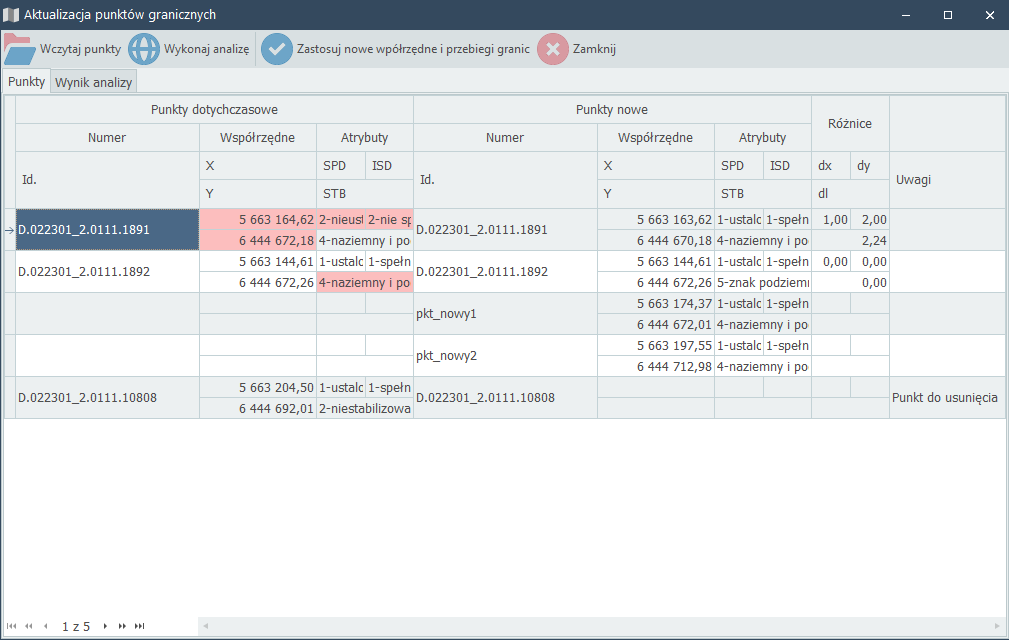

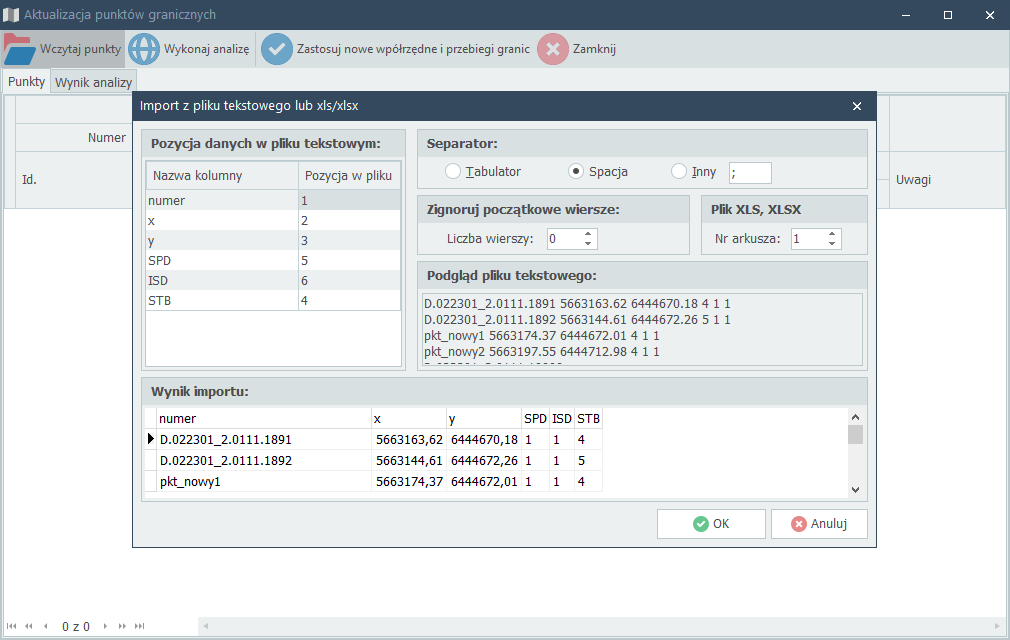

W powyższym przykładzie dwie pierwsze linie dotyczą modyfikacji istniejącego punktu, dwie kolejne dodania nowych punktów, a ostatnia usunięcia punktu granicznego. Kolejność danych w wierszu może być dowolna - użytkownik ma możliwość określenia jej samodzielnie na etapie importu pliku (rys. 1). Okno importu otwierane jest po kliknięciu "Wczytaj punkty". Po wczytaniu automatycznie zaczytywane są dotychczasowe współrzędne i atrybuty punktów istniejących oraz wyświetlane różnice (rys. 2). Prawa część tabelki jest edytowalna - można więc wprowadzić ew. korekty do zaczytanych danych. Kolejnym krokiem jest wykonanie analizy danych tzn. wyszukanie zmian jakie należy wprowadzić do geometrii obiektów w związku ze zmianami położenia punktów granicznych. Analiza wykonywana jest po wybraniu opcji "Wykonaj analizę". Wynikiem analizy jest lista działań jakie mogą być wykonane dla każdego punktu granicznego (rys. 3). Przechodzenie kursorem po wierszach listy powoduj automatyczne ustawianie podglądu mapy ze stanem dotychczasowym oraz stanem po wprowadzeniu zmian. Każda ze zmian może być wycofana przez odhaczenie w kolumnie "Tak/Nie". Podgląd mapy można powiększać/pomniejszać korzystając z rolki myszki. Zmiana typu usunięcie punktu Usunięcie punktu granicznego powoduje usunięcie punktu załamania z granicy działki oraz korektę granic konturów użytków i klasyfikacji o ile punkt wcześniejszy i kolejny również pokrywały się z granicą działki (rys. 4). Zmiana typu przesunięcie punktu Przesunięcie punktu granicznego zmienia położenie punktu załamania działki oraz położenie punktów załamania granic konturów użytków i klasyfikacji jeśli pokrywały się z punktem granicznym. Dodatkowo analizowane jest położenie punktów załamań konturów użytków i klasyfikacji, pod kątem tego, czy nie leży on na linii granicy związanej z modyfikowanym punktem granicznym. Jeśli taka sytuacja ma miejsce, to program również proponuje zmianę położenia punktu konturu użytku/klasyfikacji (rys. 5). Zmiana typu dodanie punktu Dla punktów nowych wyszukiwane są odcinki granic leżące najbliżej punktu (rys. 6). Nowy punkt jest dodawany jako kolejny punkt załamania granicy działki. Ponadto, jeśli wzdłuż granicy działki przebiegała również granica użytku/klasyfikacji, na liście umieszczana jest też propozycja dodania punktu załamania konturu użytku/klasyfikacji (rys. 7). Wprowadzenie listy proponowanych zmian do głównej mapy wczytanej z pliku GML następuje dopiero po kliknięciu na "Zastosuj nowe współrzędne i przebiegi granic". WZDE Wykonanie tej czynności zastępuje dane dotychczasowe danymi nowymi oraz robi kopię danych dotychczasowych. Pozwala to na szybkie wykonanie raportu WZDE dla punktów granicznych. W tym celu wystarczy przejść na zakładkę "Punkty", wybrać opcję "Raporty->WZDE w zakresie punktów granicznych" i w oknie wyboru zakresu raportu wskazać 3 opcję (rys. 8). Dzięki zapamiętaniu danych dotychczasowych otrzymujemy gotowy raport WZDE (rys. 9) Mając już ustalone nowe położenie punktów granicznych możemy wykonać również raport WZDE dla działek. W tym celu należy skorzystać z zakładki "Raporty". W celu rozliczenia użytków względem zmodyfikowanych granic należy w oknie przygotowania raportu, w ramce "Stan nowy ..." zaznaczyć opcje: "użytki gruntowe" i "klasyfikacja gruntów" (rys. 10). Informuje to program, że dane do stanu nowego mają pochodzić z przecięcia granic użytków, klasyfikacji z granicami działek. Po wykonaniu raportu uzyskujemy zestawienie wyliczone na podstawie nowych zmodyfikowanych wartości punktów granicznych (rys. 11).
|
 (rys. 1)  (rys. 2)  (rys. 3)  (rys. 4)  (rys. 5)  (rys. 6)  (rys. 7)  (rys. 8)  (rys. 9)  (rys. 10)  (rys. 11) |
